近日，青科大高分子学院薛善锋教授团队在材料领域国际一流期刊《Advanced Functional Materials》上（中科院JCR一区TOP期刊，影响因子18.5）发表了题为“Efficient and Multifunctional Electroluminescent Ultra Deep-Blue Material with Hybrid Localization and Charge Transfer

”的研究成果高分子学院硕士研究生谢明亮和马成霖为共同第一作者，薛善锋教授为唯一通讯作者，青岛科技大学为唯一通讯单位 有机发光二极管（OLED）作为新一代显示技术，其核心在于高性能发光材料的开发混合局域杂化电荷转移（HLCT）材料因其可通过“热激子通道”利用三重态激子而备受关注。

然而，兼具高色纯度、高效率及多功能应用为一体的超深蓝HLCT材料仍面临挑战 本工作提出了短共轭分子设计策略来实现超深蓝发射，通过选择具有良好空穴传输能力的咔唑基团作为电子给体，具有暴露在外围杂原子的2-吡啶甲腈作为电子受体以保证载流子迁移率的平衡，苯为共轭π桥以避免形成强电荷转移态，保证超深蓝发射，创新性地设计合成了具有短共轭结构的PdCz-2CN和mPdCz-2CN两种新型发光材料

材料表现出优异的热稳定性，并通过理论计算和光物理实验验证了其HLCT和超深蓝发射的特性重要的是，PdCz-2CN还可以与常用空穴传输层TAPC形成绿光发射的激基复合物，并表现出高效的热活化延迟荧光特征，提供了多种能应用的基础。

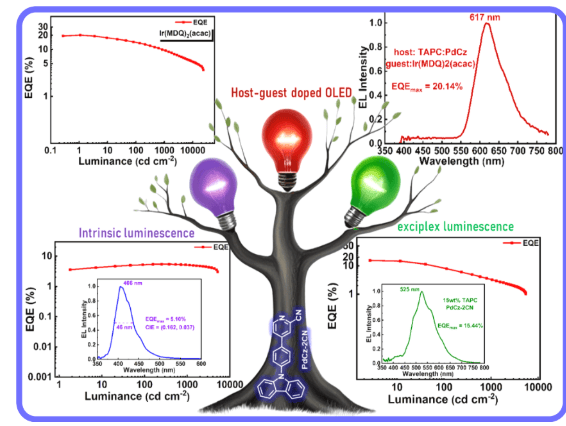

基于PdCz-2CN或mPdCz-2CN为发光层的非掺杂器件，实现了最大外量子效率（EQEmax）分别为5.42%，2.05%，对应CIE色坐标为（0.159, 0.062），（0.160, 0.064），接近超高清显示标准BT.2020的蓝光要求

其中，以CBP为主体，PdCz-2CN为客体的掺杂器件色纯度显著提升，CIE坐标优化至（0.162, 0.037），EQEmax保持在5.10%而基于PdCz-2CN与空穴传输材料TAPC形成的激基复合物作为发光层时的非掺杂激基复合物器件的EQEmax突破至15.44%，发射峰位于525 nm，这可与先进的非掺杂激基复合物OLED器件效率相媲美。

并且，以该激基复合物为主体，红色磷光材料Ir(MDQ)₂(acac)为客体的器件EQEmax高达20.14%，发射峰位于617 nm，这展示出PdCz-2CN具有多功能应用的潜力该研究首次将2-吡啶甲腈引入超深蓝HLCT材料设计，突破传统材料色域限制，同时通过激基复合物策略实现“一材多用”，为全彩OLED显示提供新思路。

该成果有望满足BT.2020标准的高色域需求，助力超高清显示技术的发展

本工作得到了国家自然科学基金、山东省泰山学者人才工程、山东省高等学校青创人才引育计划团队建设项目、山东省自然科学基金、吉林大学超分子结构与材料国家重点实验室开放课题项目的资助来源：青岛科技大学文章链接：。

https://doi.org/10.1002/adfm.202422822返回搜狐，查看更多
